久久五月色婷婷丁香六月综优物,一本大道东京热无码一区,亚洲色大成网站www永久网站 ,优雅人妻被彻底征服

?重防腐涂料涂膜存在針孔的解決方法

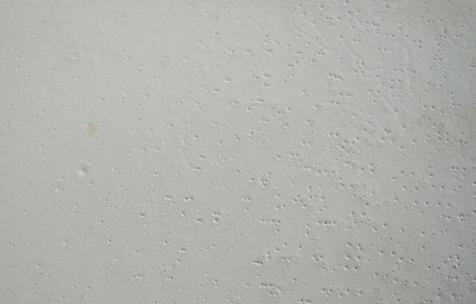

　　在重防腐涂料的使用過(guò)程中有時(shí)會(huì)碰到漆膜有針孔的情況，漆膜針孔是在漆膜上產(chǎn)生針狀小孔或像皮革的毛孔那樣的孔的現(xiàn)象，一般直徑在80-120μm之間。有孔的地方，該孔周圍的漆膜伴隨著小的凸起，在顯微鏡下觀察這些小孔，就會(huì)發(fā)現(xiàn)這些小孔通道幾乎貫穿整個(gè)漆膜，這樣的漆膜在使用過(guò)程中，外部水分很容易進(jìn)入到漆膜當(dāng)中，從而腐蝕底材，使漆膜失效。針孔是涂裝上最忌諱的弊病。它是由于漆膜中混入的氣泡破裂，在漆膜干燥固化前不能流平而形成。

　　1.形成原因：

　　① 漆膜過(guò)厚。在無(wú)氣噴漆技術(shù)條件下，噴漆壓力高，噴嘴孔徑選擇過(guò)大，漆膜超厚后，空氣留在漆膜中而產(chǎn)生針孔。

　　② 有氣噴漆中，油水分離器失靈，空氣未過(guò)濾，或噴涂時(shí)水分帶入漆料，又或長(zhǎng)時(shí)期劇烈攪拌，均會(huì)引起針孔。

　　③ 金屬噴鋅、鋁層或無(wú)機(jī)富鋅底漆表面有較多空隙，若直接噴涂環(huán)氧云鐵中層漆，會(huì)截留空隙中的空氣，造成針孔。

　　④ 在高溫環(huán)境下及鋼材表面溫度較高時(shí)噴漆施工。

　　⑤ 涂料內(nèi)添加了過(guò)量的稀釋劑或不配套的稀釋劑。

　　⑥ 在某些自動(dòng)噴漆裝置中，未按規(guī)定開啟涂料加熱器。

　　2.預(yù)防措施：

　　① 避免高溫環(huán)境下施工，適量添加揮發(fā)較慢的配套稀釋劑（咨詢相關(guān)涂料廠商技術(shù)服務(wù)人員），使漆膜表面凝固放慢。

　　② 被涂物表面溫度過(guò)高時(shí)不宜施工。

　　③ 在環(huán)境溫度較高的情況下，不宜一次性涂抹過(guò)厚；涂料內(nèi)不宜添加過(guò)量稀釋劑或不配套的稀釋劑。

　　④ 涂料混合攪拌時(shí)，盡量避免空氣混入。如有空氣混入，可適當(dāng)擱置一段時(shí)間，讓混入的空氣排出后再使用。

　　⑤ 在多孔粗糙的基材或底漆上復(fù)涂，采取先預(yù)噴涂滲透封閉層(又稱霧噴)，把空隙內(nèi)的空氣趕走，即施工原涂料加15 % ~ 30 %的配套稀釋劑，或采用專用“封閉涂料”薄薄噴涂一遍，無(wú)遺漏地覆蓋即可。噴涂后，涂膜表面會(huì)有大量的小珠氣泡產(chǎn)生，但不久后氣泡破裂，涂料會(huì)使小孔閉合。根據(jù)環(huán)境氣溫等待10~20 min 后，再按工藝要求進(jìn)行噴涂。

　　3.修補(bǔ)措施：

　　① 輕微細(xì)小的“半眼”針孔用砂皮紙磨去一層，清潔后用原來(lái)的配套涂料適當(dāng)稀釋，用漆刷薄薄地修補(bǔ)一層，使涂料較易填沒針孔。

　　② 孔眼較深的漏涂針孔，必須用磨砂紙或用細(xì)砂盤紙打磨至基本平整。如針孔現(xiàn)象嚴(yán)重，要基本除去涂層。清潔處理后，再按原配套涂料涂刷修補(bǔ)或重新噴涂。

　　③ 如果是大面積的較深針孔，要先用細(xì)砂盤紙拉毛，清潔處理后，再采用先噴涂封閉層的方法進(jìn)行施工作業(yè)。

　　有更多關(guān)于重防腐涂料的疑問(wèn)，歡迎致電139-2580-9519 鄧先生咨詢。

　　本文出自廣東弘方涂料有限公司   http://www.sh-gx518.com/   轉(zhuǎn)載請(qǐng)注明地址
