久久五月色婷婷丁香六月综优物,一本大道东京热无码一区,亚洲色大成网站www永久网站 ,优雅人妻被彻底征服

金屬“鋅”盔甲-環(huán)氧富鋅底漆，讓腐蝕無處可逃

為什么你的涂層“壽命”總打折扣？同樣的環(huán)氧富鋅底漆，別人家的涂層用10年不生銹，你的3年就起泡剝落？

答案可能藏在細節(jié)里！作為金屬防腐的“第一道防線”，環(huán)氧富鋅底漆的施工效果直接決定防護壽命。本文用“專業(yè)指南+趣味吐槽”帶你避開施工中的隱形大坑，讓每一滴涂料都物盡其用！

??? 第一章 基材處理：金屬的“護膚”必修課

★ 表面不干凈，再貴的漆也白搭！

坑點?：偷懶不噴砂，附著力直接“骨折”

錯誤操作：用砂紙隨便打磨，甚至直接刷漆。

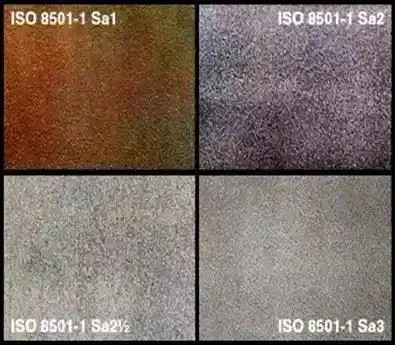

專業(yè)要求：噴砂等級：至少達到Sa2.5級（ISO 8501），肉眼可見金屬本色，無氧化皮、銹跡。粗糙度：40-70μm（相當于細砂紙觸感），太光滑=涂層“站不穩(wěn)”，太粗糙=漆膜厚度不均。

★ 想讓涂層和金屬‘如膠似漆’？先給金屬做個‘磨砂美容’吧！

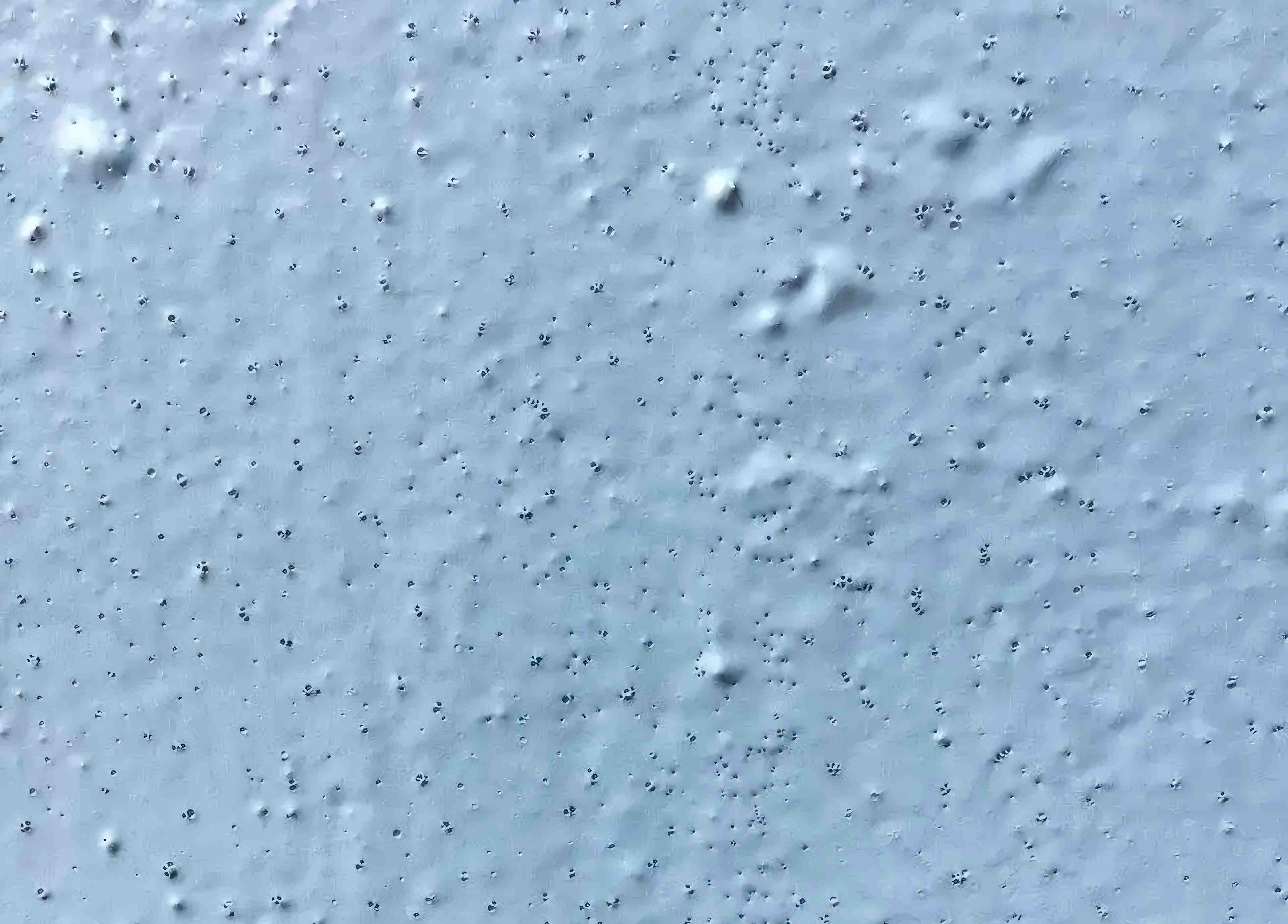

坑點?：清灰不徹底，涂層秒變“麻子臉”

致命細節(jié)：噴砂后殘留的灰塵、油污、指紋。

避坑操作：用干燥壓縮空氣吹掃表面。戴干凈手套觸碰基材（徒手摸=送油污大禮包！）。

數(shù)據(jù)說話：1克灰塵 ≈ 1000個附著力薄弱點 → 鹽霧腐蝕從這里“破防”！

??? 第二章 施工過程：細節(jié)控的終極挑戰(zhàn)

★ 手抖、心急、憑感覺？翻車警告！

坑點?：配比隨緣，固化全看運氣

翻車現(xiàn)場：主劑與固化劑比例“目測調配”，導致漆膜不干或脆化。

專業(yè)方案：嚴格按說明書比例稱重混合（如弘方10:1）。

使用機械攪拌器（手工攪拌 ≈ 埋下未混合顆粒“地雷”，如果只能手工攪拌，就費力盡量攪勻嘍）。

趣味實驗：覺得沒必要費力攪？試試涂布后的效果吧！

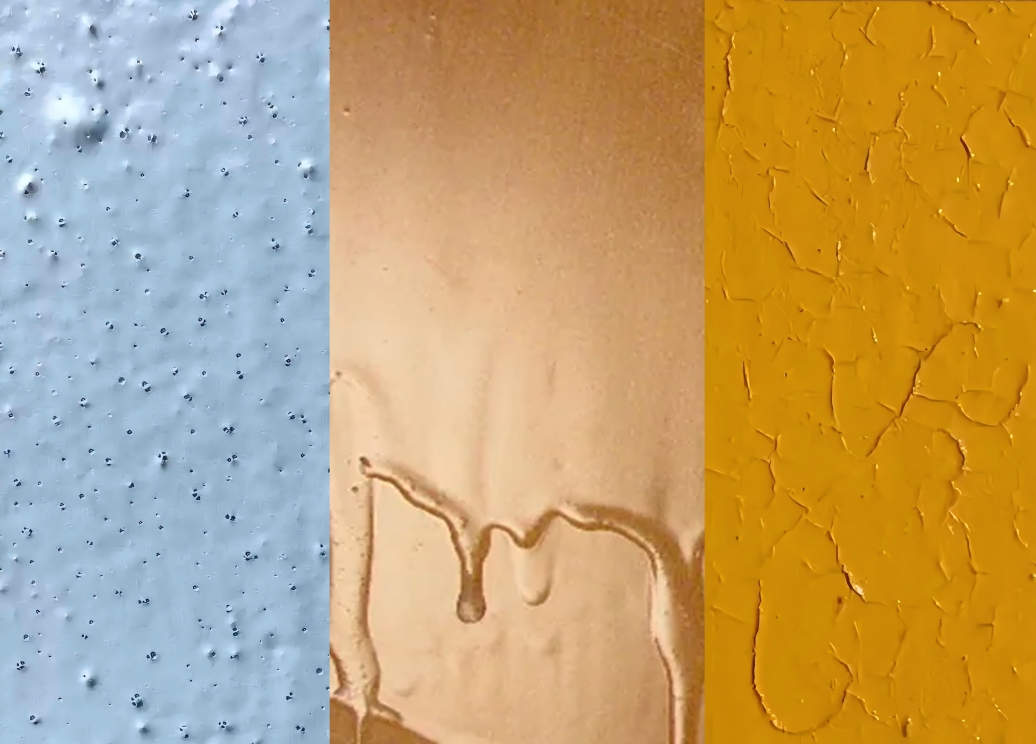

坑點?：厚涂一時爽，開裂火葬場

反常識真相：單層干膜厚度超過100μm → 內應力增大 → 龜裂風險↑↑↑。

正確姿勢：噴涂：槍距20-30cm，勻速移動（推薦“50%重疊掃槍法”）。刷涂：薄涂多層，間隔4-8小時（摸表面“不粘手”再涂下一層）。

★ 靈魂拷問：你是想涂層‘臉皮厚’還是‘活得久’？

坑點?：低溫施工拼人品，固化弘方有辦法

溫度陷阱：一般5℃以下施工 → 環(huán)氧樹脂“休眠”，固化時間延長3倍+附著力暴跌。但是弘方環(huán)氧漆最低可在-10℃固化，掌聲鼓勵！

破解秘籍：環(huán)境溫度＞10℃，基材溫度＞露點3℃以上。冬季用低溫固化型環(huán)氧富鋅底漆（-10℃及以上可施工）。

冷笑話時間：冬天戶外刷漆的你 VS 等不到回應的初戀——誰更心寒？

??? 第三章 驗收標準：拒絕“表面功夫”

★ 附著力、厚度、針孔，一個都不能少！

關鍵指標 ①：附著力測試（拉拔法）

操作：用拉拔儀檢測，漆膜復合涂層測試結果＞8MPa

趣味解讀：涂層和金屬的‘愛情牢不牢’，拉拔儀說了算！

關鍵指標 ②：干膜厚度（DFT）

一般：40-100μm（過薄=防護不足，過厚=浪費+開裂）。

工具：磁性測厚儀，每平米測3點取平均值。

關鍵指標 ③：電火花針孔檢測

方法：用電火花檢測儀（電壓500-3000V）掃描，無“噼啪”放電聲為合格。

★ 警告：針孔雖小，腐蝕千里——別讓涂層變成‘篩子’！

??? 第四章 終極避坑口訣（建議打印貼墻！）

基材處理：不噴砂=白忙，不除油=找抽，不測粗糙度=耍流氓！

施工規(guī)范：配比要準，厚度要穩(wěn)，溫度要忍！

驗收底線：附著力、厚度、無針孔——三缺一？返工！

專業(yè)施工=省錢+省心。環(huán)氧富鋅底漆的“超長待機”模式，50%靠產品性能，50%靠施工細節(jié)。

★ 記住：偷懶省1小時工 → 未來花100小時維修；多花1分錢在基材處理 → 省下10分錢返工成本。

讓專業(yè)指南成為你的施工“護身符”，從此告別返工，輕松拿下甲方爸爸的“五星好評”！

       需要了解更多關于工業(yè)防腐漆的成本與配套方案，可致電181-4588-0877 咨詢。

　　本文出自廣東弘方涂料有限公司 http://www.sh-gx518.com 轉載請注明地址
